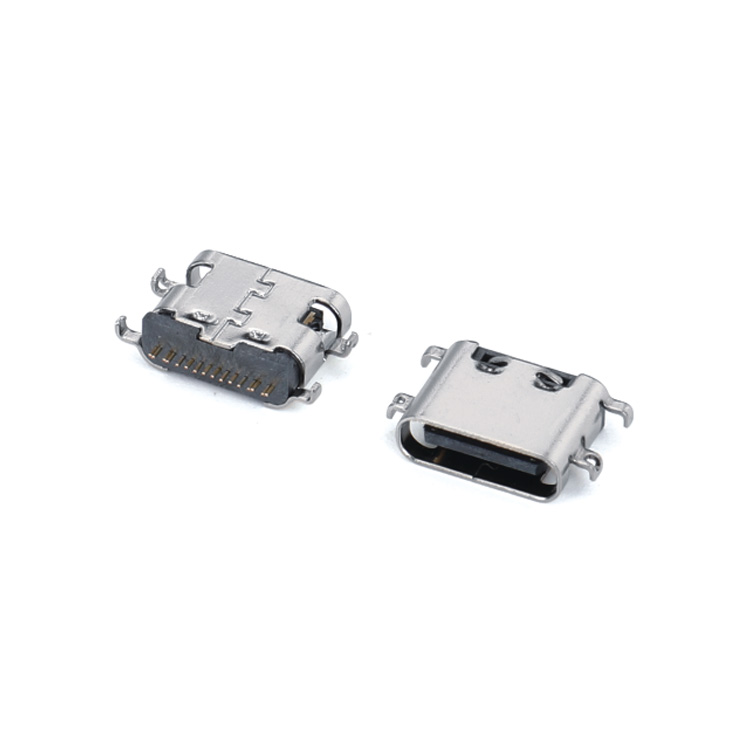

要理解Type-C的原理，首先要了解他的PN即定義，Type-C口有4對TX/RX分線，2對USBD+/D-，一對SBU，2個CC，另外還有4個VBUS和4個地線  。

當然，如果接收端只需要DP信號，不需要USB 3.1信號，那DP可以利用全部4對TX/RX差分線做輸出，從而實現最多4lanes的DP輸出，提供高達32.4Gbps的總輸出帶寬（每條lane可以輸出8.IGbps），輕松實現5Kx3K 60幀視頻，甚至最高可達8K×4K 60幀視頻（4:2:0數據），這種模式就是DPonly模式 [2]  。另外為了兼容USB2.0，Type-C還保留了USBD+/D-信號供USB 2.0設備使用，所以只需改用Type-C的接口，USB2.0甚至USB 1.0設備也可以支持正反面插入。值得一提的是，使用USBD+/D-跟上面的DP only 模式配合，可以實現DP+USB2.0模式。DP占用4對TX/RX差分線，USB僅使用D+/D- [2]  。通常情況下，USB2.0差分信號只會連接其中一邊，因USB Type-C Plug無B6、B7。USB3.1只用到2對TX/RX差分線作為數據線，正插時連接TX1/RX1，反插時連接TX2/RX2，可以看到任意情況下，都會有2對差分線是沒有被使用的，DP交替模式就是把DP信號加載到這2對“多余”的差分線上，從而實現USB 3.1+DP同時工作 。

Type-C還提供了2條CC線和2條SBU線。CC線主要用于Power Delivery 模塊（下簡稱PD）的通訊，CC線首先是用來判斷設備插入的方向：正插或反插，如果是正插，主機使用CC1來和設備通訊，反插使用CC2，可以看到CC使用的是單線協議。SBU線在DP功能開啟時，化身為DP協議中的AUX_P/AUX_N差分線（它的極性是可以根據正反插方向修改的），負責傳輸設備的DPCD，EDID等關鍵信息。
